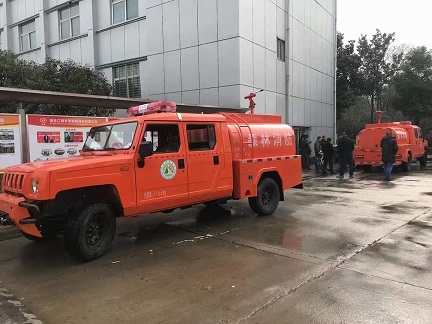

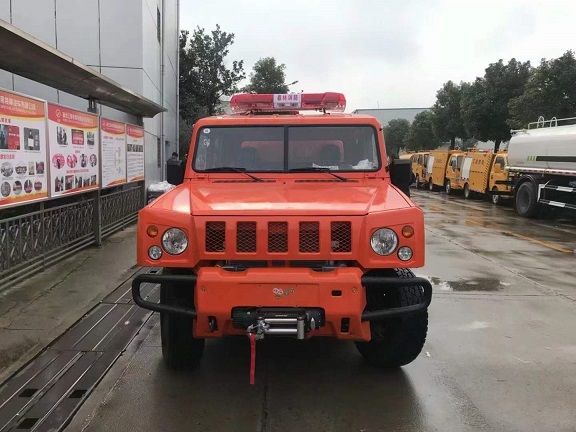

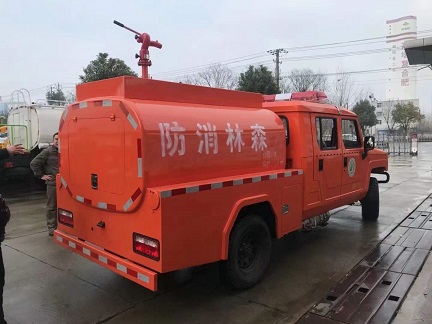

1.5吨越野消防车|森林越野|四驱消防车|草原消防车
导读：<pstyle="text-...
主要性能
序号 | 项 目 | 配置/参数 | ||
1 | 底盘 | 底盘型号 | BAW2043HMS61D | |
发动机型号/功率（KW） | YCY24140-60A/103KW | |||
轴 距（mm） | 3695 | |||
乘员数（含驾驶员） | 2+3 | |||
最高车速（km/h） | 120 | |||
2 | 尺寸参数 | 外廓尺寸（mm） | 长 | 5640,5790 |
宽 | 1870 | |||
高 | 2080 | |||
悬长（前悬/后悬）（mm） | 760,900/1920 | |||
3 | 质量参数 | 整备质量（kg） | 整车 | 2840 |
满载质量（kg） | 整车 | 4465 | ||
前 轴 | 1570 | |||
后 桥 | 2895 | |||
4 | 罐体 | 容量 L/Kg | 水 | 1360/1300 |
外形尺寸 长×宽×高（mm） | 水罐 | 1250×1500×1000 | ||
5 | 洒水泵 | 型号 | 76QSB-45/60 | |
特性 | 自吸离心式 | |||
流量(m3/h) | 45 | |||
扬程(m) | 60 | |||
功率 | 11kw | |||
6 | 水路 | 水 | 额定流量 （L/S） | 30 |
额定喷射压力 kPa） | ≤700 | |||
射程 （m） | 45 | |||
详细描述
一、 整车
1. 外廓尺寸：5640,5790 mm×1870 mm×2080 mm
2. 乘员人数： 2+3
3. 水罐：容积1360 L
4. 水泵：流量30L/7MPa
5. 水炮：流量30L/S@0.7MPa，射程不小于45m。
二、 底盘
1. 型号：BAW2043HMS61D
2. 驱动型式：4×4
3. 轴距：3695mm
4. 发动机：
型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：103KW
l 排放标准：国Ⅵ
5. 变速箱：机械式手动变速箱，5个前进档
6. 分动箱:四驱机械手动,全驱/后驱两挡转换
7. 转向系统：左置，液压助力转向，方向盘高度和角度可调
8. 制动系统
l 行车制动：真空助力制动
l 驻车制动：中央鼓式制动
l 辅助制动：发动机排气制动
9. 最高车速：120km/h
10. 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。
三、 驾乘室
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：双排四门，乘员人数为2+3。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
四、 上装
(一) 罐体
1. 容积：1300L（水）。
2. 结构：
l 方圆焊接结构，内设分仓隔板。
l 人孔及人孔盖1套，直径φ500 mm。
l 注水管位于罐体右边，通径为DN65。
l 排污管1个，位于罐体底部，通径为DN40。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。内壁全部做防腐处理，经久耐用。
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全
l 排污阀：手动控制
(二) 器材箱
1. 结构：
l 箱体为方圆焊接结构,与前端水罐为整体滚压成型。
l 根据器材固定需要，配置铝合金型材固定架或隔板。
2. 材质：为优质碳钢材料。
3. 仓门：后双开门,。
4. 爬梯：罐体左前侧配备可供消防人员上下的爬梯。
五、 泵及水路系统
1． 洒水泵:
型号:76QSB-45/60自吸离心式
流量:45(m3/h)
扬程(m):60
功率:11kw
2． 洒水枪(选装)
l 安装位置：器材箱顶部
l 流量及压力：30L/S@0.6MPa
l 射程：不小于45m
l 旋转角度：360°
l 俯仰角；-15°～60°
3． 管路
l 罐吸水管路：DN50，带手动阀。
l 外吸水管路：DN50，侧置向外。
l 水枪出水管路： DN65，带止回阀，顶置向上。
l 水带出水管路： 2×DN65，带手动球阀，侧置。
l 泵往罐注水管路：DN50，带手动球阀，侧置向外。
l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧。
l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
4． 路面作业功能:安装前冲后洒路面作业装置。
5． 电气系统
1. 车辆两侧装有1个符合国家标准的侧标志灯。
2. 尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。
六、 器材配备及布置
1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
七、 随车基本配备清单
序号 | 名 称 | 数 量 | 序号 | 名 称 | 数 量 |
1 | 吸水胶管 | 2根 | 2 | 底盘专用工具 | 1付 |
3 | 吸水管扳手 | 2个 |
八、 整车涂装
l 供水车的外表喷涂军绿色；
九、 随车文件资料
底盘使用说明书（1份）
底盘维修手册（1份）
底盘质量保修卡（1份）
底盘合格证（1份）
随车维修工具清单（1份）
洒泵使用维修说明书（1份）
绿化喷洒车使用说明书
洒水车交货清单
洒水车合格证
洒水车交接清单
